本文涉及的技术仅供安全研究与学习参考，请勿用于非授权的真实环境攻击。
一、攻击环境
- 目标设备：LIfeSmart 的某款智能灯泡
- 手机端 LifeSmart App

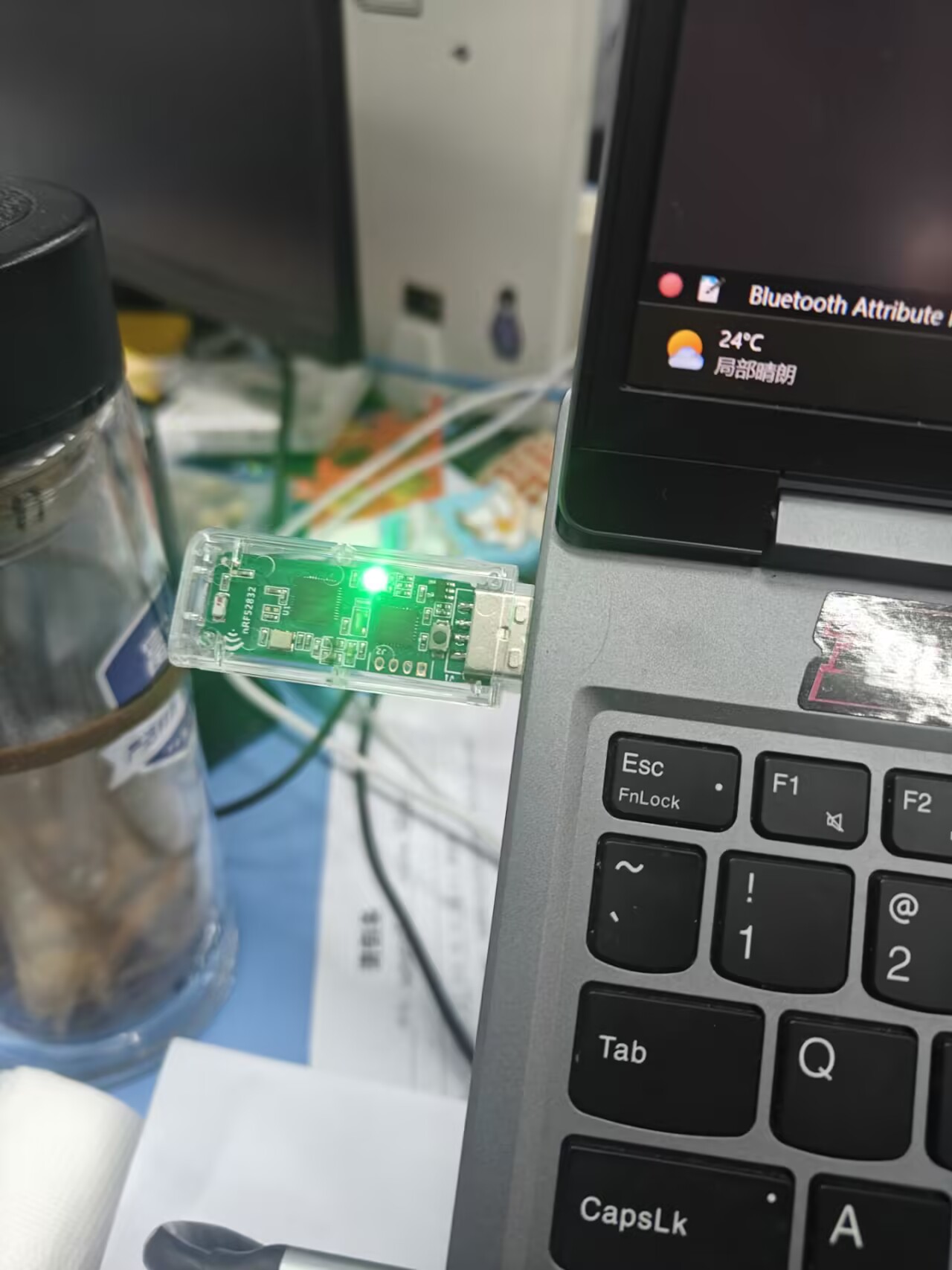

- 抓包工具：Wireshark 4.6.5 + nRF52832 Dongle
- 发包工具：Android nRF Connect
二、BLE 协议
1. BLE 通信流程
什么是BLE？
BLE是蓝牙低功耗的缩写，是一种专为低功耗应用设计的蓝牙技术标准，与传统蓝牙相比具有更低的功耗、较短的时间和简化的通信协议等
BLE工作过程如下：
1、角色
BLE设备角色主要分为两种角色，主机（Central）和从机（Peripheral），当主机和从机建立连接之后才能相互收发数据
2、广播
在BLE技术中，广播用于设备之间的发现和连接。当BLE设备处于广播模式时，它会周期性地发送广播包（Advertising Packets）来向周围的其他设备宣告自己的存在和提供的服务信息。广播数据包最多能携带31个字节的数据，广播包中通常包含设备的唯一标识符、设备类型、支持的服务等信息。
以下是广播在使用过程中的几个重要作用：
- 设备发现：通过广播，其他设备可以扫描周围的信道，检测到广播的设备并获取其信息，从而实现设备之间的发现和识别。
- 建立连接：当设备发送广播包时，其他设备可以解析其中的信息，确定是否与该设备建立连接。广播可以帮助设备快速建立连接，实现数据交换和通信。
- 节省能量：相比于主动扫描或保持持续连接，使用广播可以有效地节省设备的电量。设备只需要定期发送广播包，而无需保持长时间的连接状态。
- 提供服务信息：广播包中可以包含设备支持的服务、特征值等信息，帮助其他设备了解该设备的功能和可用服务，从而实现更加智能化的连接和交互。
3、扫描
扫描是主机监听从机广播数据包和发送扫描请求的过程，主机通过扫描，可以获取到从机的广播包以及扫描回应数据包，主机可以对已扫描到的从机设备发起连接请求，从而连接从机设备并通信。

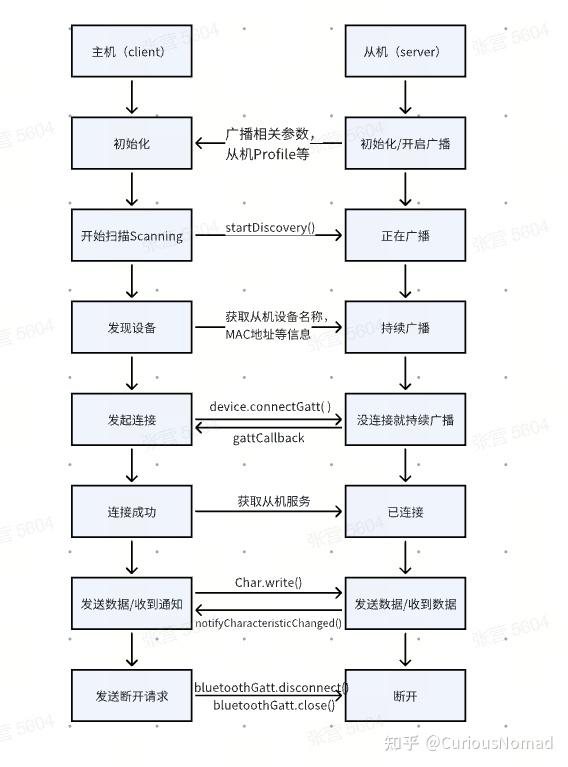

4、连接
（图文部分参考自：https://zhuanlan.zhihu.com/p/687355390）
2. ATT/GATT协议
4. 蓝牙协议ATT、GATT层介绍 — bluetoothlover_wiki 0.0.1 documentation
在这个蓝牙灯泡中，ATT/GATT交互流程
手机 App
↓ Write Request (0x0012)
灯泡
↓ Write Response
灯泡
↓ Notification (0x0016)
手机 App
↓ Read Request (0x0014)
灯泡
↓ Read Response
三、nRF52832 BLE 抓包sniffer
为什么需要NRF Sniffer区抓包？
普通windows电脑并不能抓取大部分的BLE通信包，有如下原因：
- WIndows蓝牙适配器看不到空中的BLE数据包，而只能看到自己配对，自己参与的通信，例如手机与智能手环通信过程中，电脑只是旁观者，普通的蓝牙网卡看不到完整的通信过程，看不到连接建立后的数据
- 由于BLE工作在2.4GHz频段，共有3个广播信道（37、38、39）和37个数据信道（0-36）。当配对连接建立后双方会按照算法不断地切换频道，每秒可切换数百次，普通的蓝牙适配器不知道当前在哪个信道也无法同步调频跟踪，所以无法完整监听
而nRF Sniffrer可以捕获广播包监听连接建立，同时跟踪调频将数据实时发送给wireshark
nRF Sniffer如何配置？

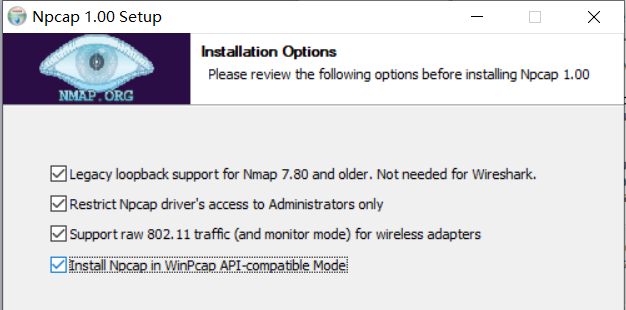

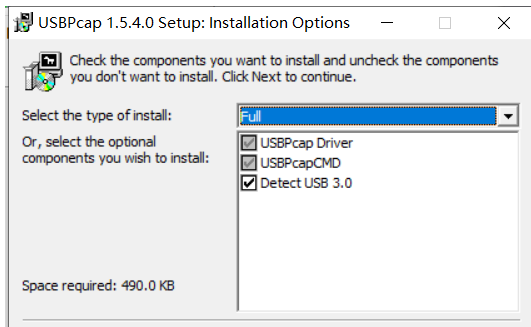

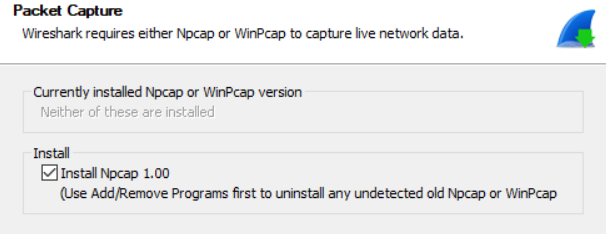

首先安装wireshark，注意安装时候需要勾选Npcap和USBPcap
全部勾选即可
其他位置默认即可
注意wireshark最好以管理员模式启动，否则每个抓包节点会一直请求管理员权限

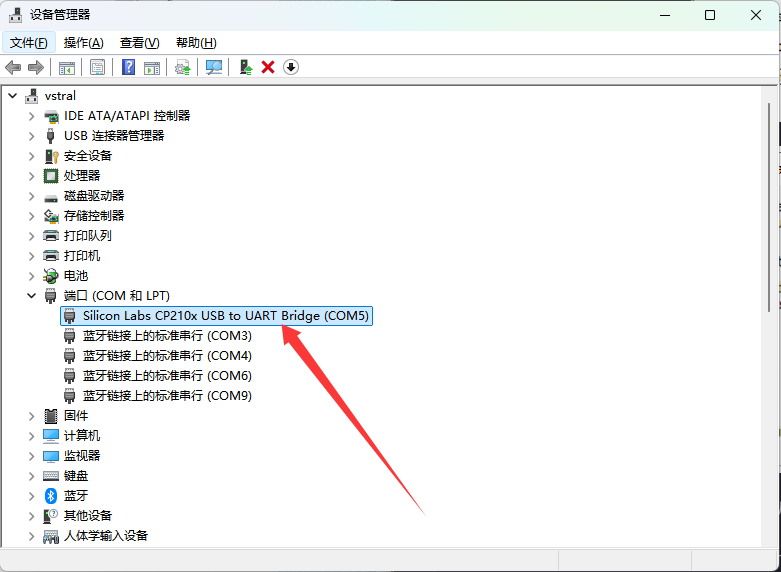

安装CP2102驱动
驱动下载链接：『来自123云盘用户15982553848的分享』CP210x_Universal_Windows_Driver.zip
链接：https://1836347495.share.123865.com/123pan/ji9fTd-5mRm3?pwd=V5AK#
提取码：V5AK

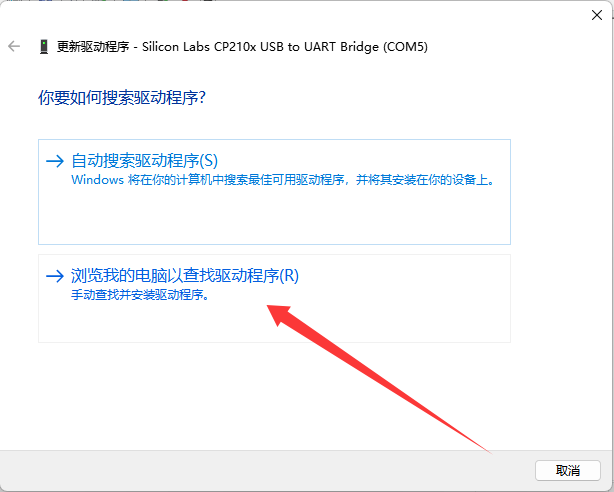

点击选择解压的文件夹安装即可
Wireshark设置nRF52832 Sniffer插件

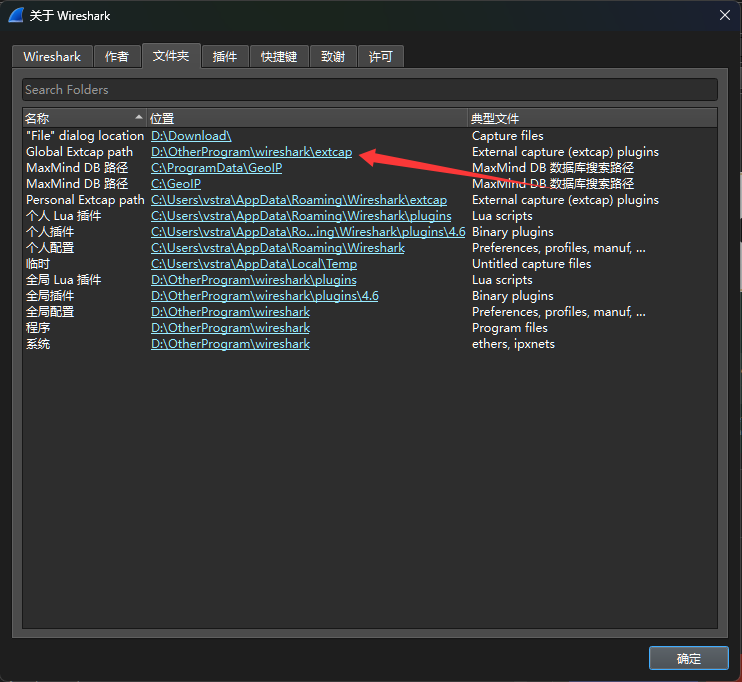

打开wireshark：帮助 - 关于

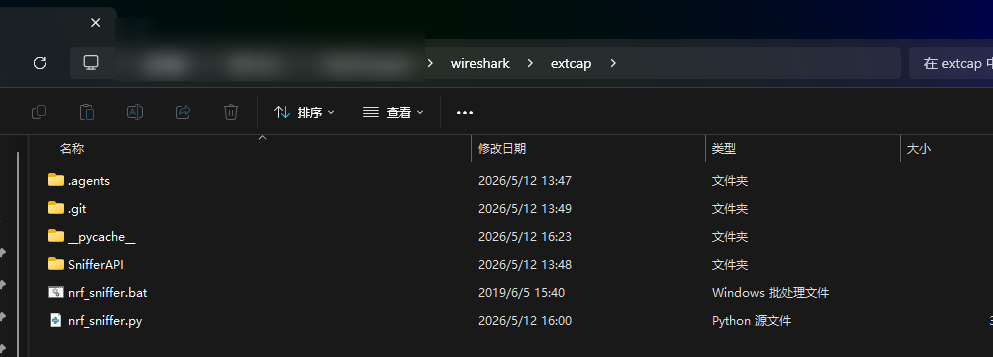

把解压内容文件夹extcap中的内容复制到步骤 的路径中。注意这个插件在网上流传版本似乎已经很是古老了，特别是对于与wireshark的插件竟然还在Python 2.7，并且与当前新版本的Wireshark并不能使用，所以我自行对插件进行了一些调整，在现版本下可以完美运行
下载链接：https://github.com/vstralcn/nRF52832_WireShark_cap-

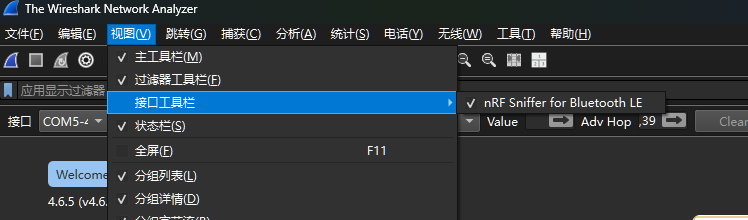

在菜单栏中勾选插件：

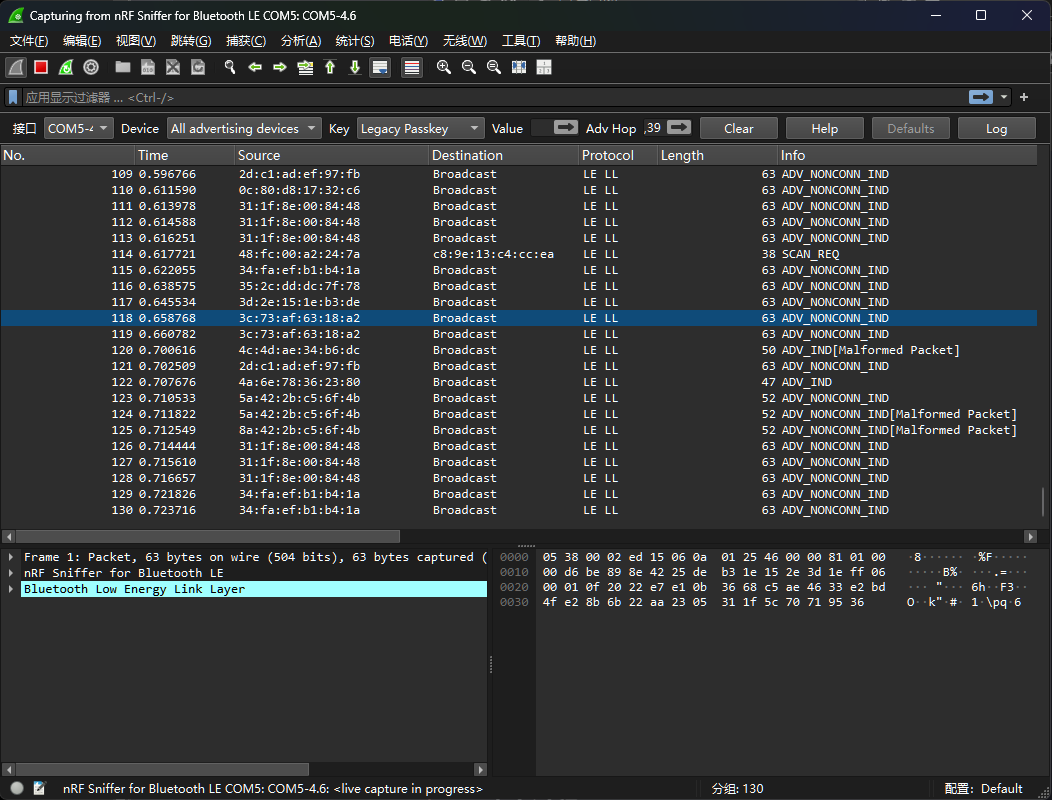

然后就可以抓包了
四、攻击过程

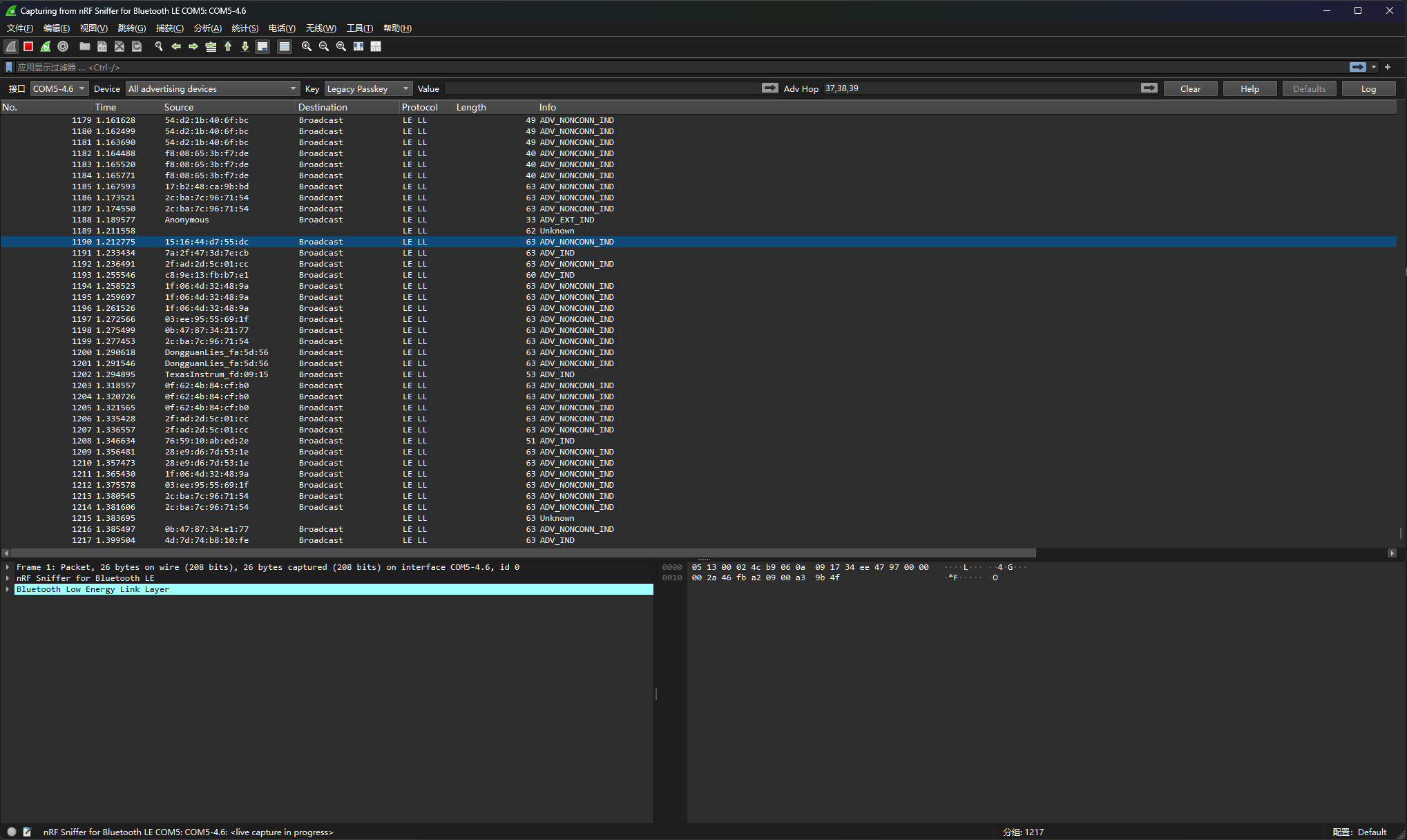

1.启用Wireshark开启抓包
需要在建立连接前提前开启

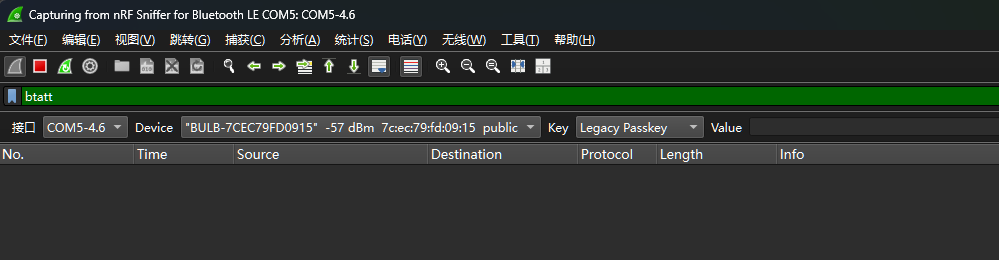

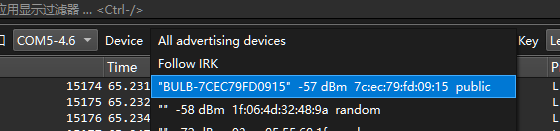

2.锁定灯泡设备

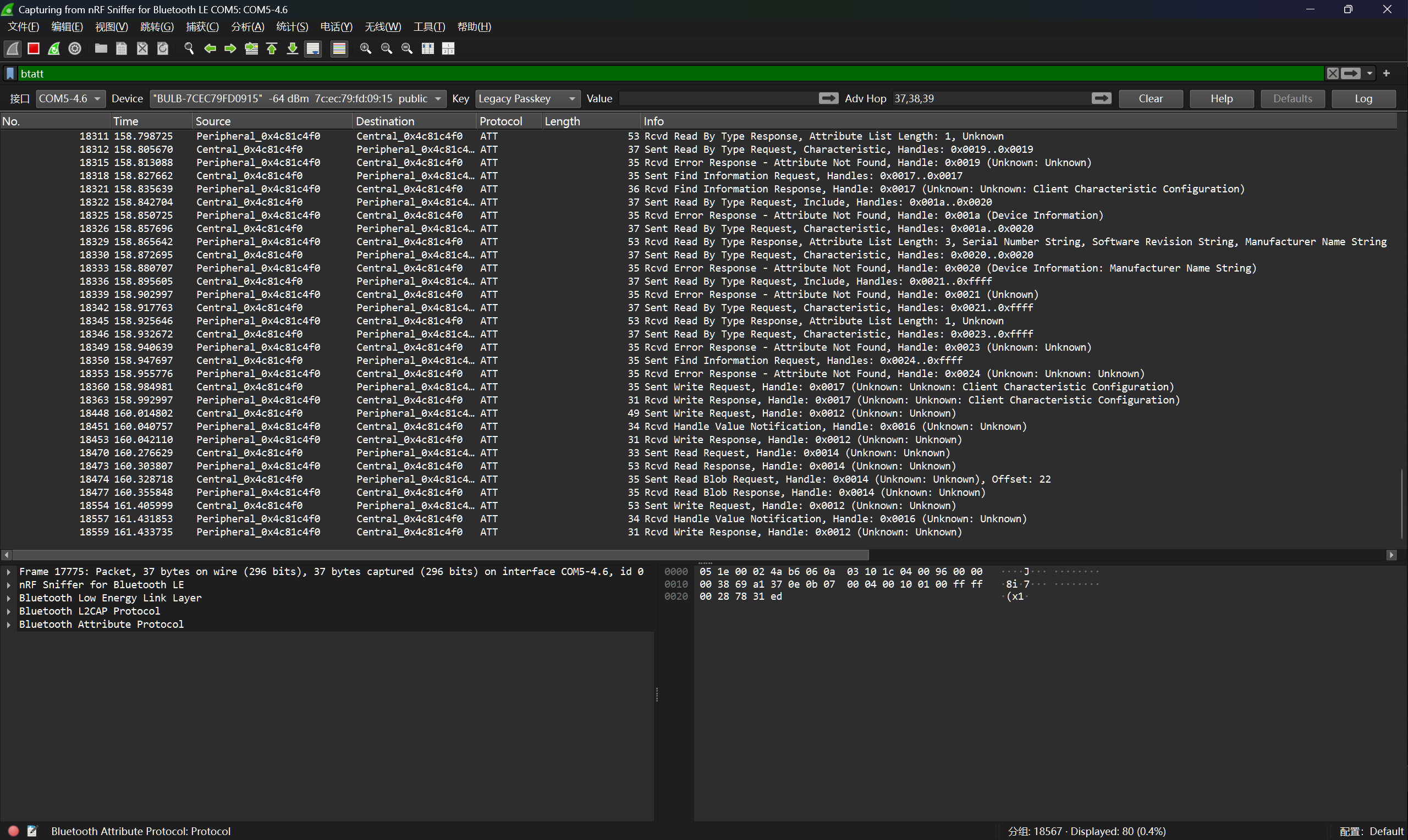

BLE 建立连接后，应用层数据主要通过 ATT（Attribute Protocol）承载，因此使用：btatt 过滤ATT数据包，重点观察Write Request、Handle Value Notification、Read Response等GATT交互行为
3.追踪数据包
断开app与灯泡连接，然后重新启动
抓到来自灯泡和手机app的大量蓝牙数据包
等待指示灯信号稳定
4.测试定位信号
重复开关灯捕获信号

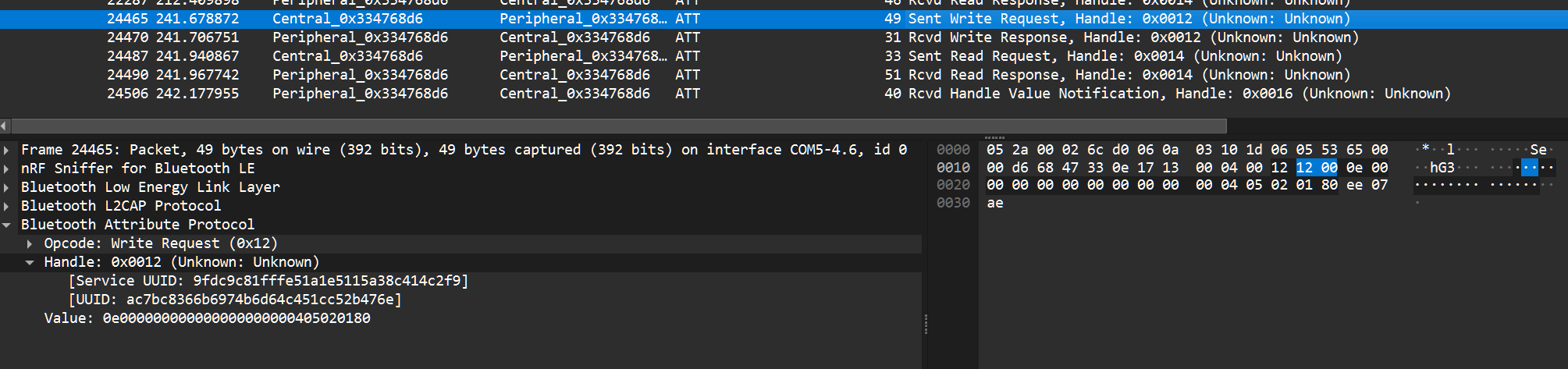

关灯信号：

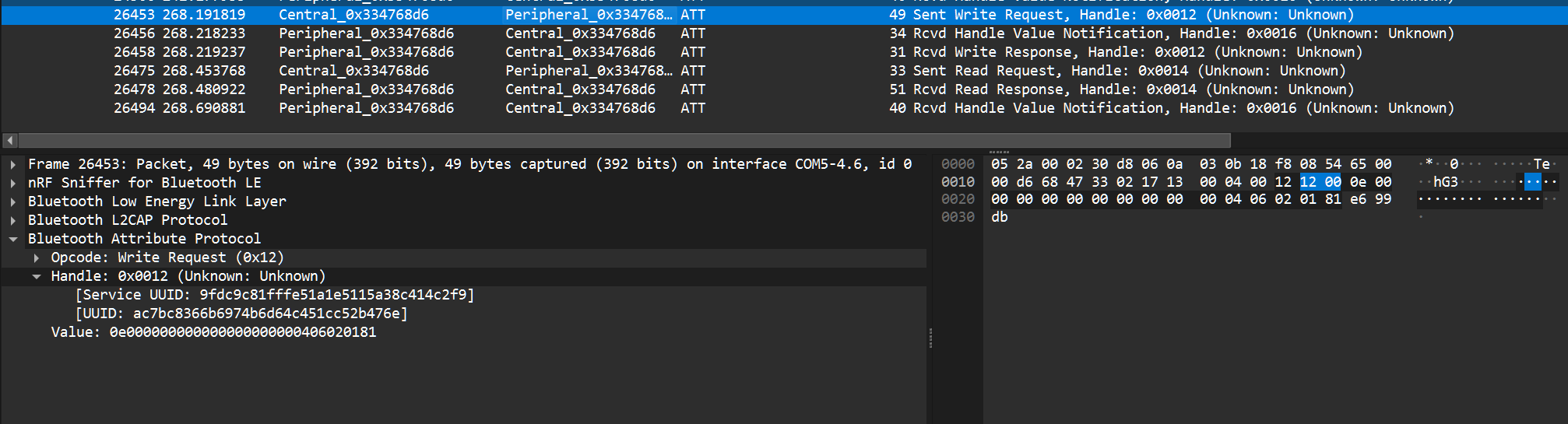

开灯信号：
可以得出
关灯：0e000000000000000000000405020180
开灯：0e000000000000000000000406020181
根据GATT数据包分析，可以得出Handle映射：
| Handle | 作用 |
|---|---|
| 0x0012 | Write |
| 0x0014 | Read |
| 0x0016 | Notify |
Characteristic UUID：
| 项目 | UUID |
|---|---|
| Service UUID | 9fdc… |
| Write Characteristic | ac7b… |
5.多次对比验证分析

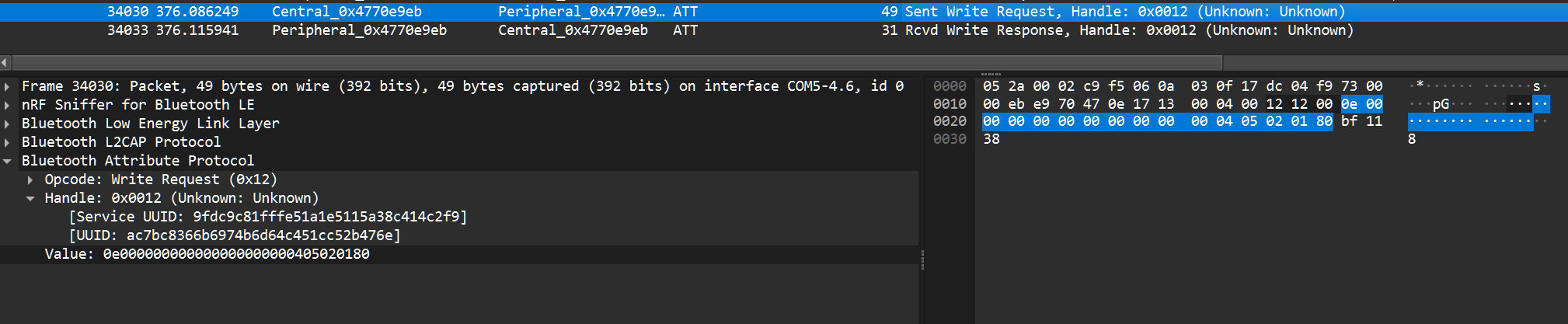

第一次开灯：0e000000000000000000000404020181
第一次关灯：0e000000000000000000000405020180
第二次开灯：0e000000000000000000000406020181
第二次关灯：0e000000000000000000000407020180
第三次开灯：0e000000000000000000000408020181
第三次关灯：0e000000000000000000000409020180
断开设备重新连接配对，然后开灯：
1开：0e000000000000000000000403020181
1关：0e000000000000000000000404020180
然而数据包中并没有0e000000000000000000000401020181和0e000000000000000000000402020180
再次重新配对：
1关：0e000000000000000000000403020180
根据对比分析发现其实第七个数字并没有校验，只是app端发送时做了每一次递增，实则每次发送同样的也并没有影响，关键只在于最后一个字符为0 或者 1，为0则关灯，为1则点亮
6.重放

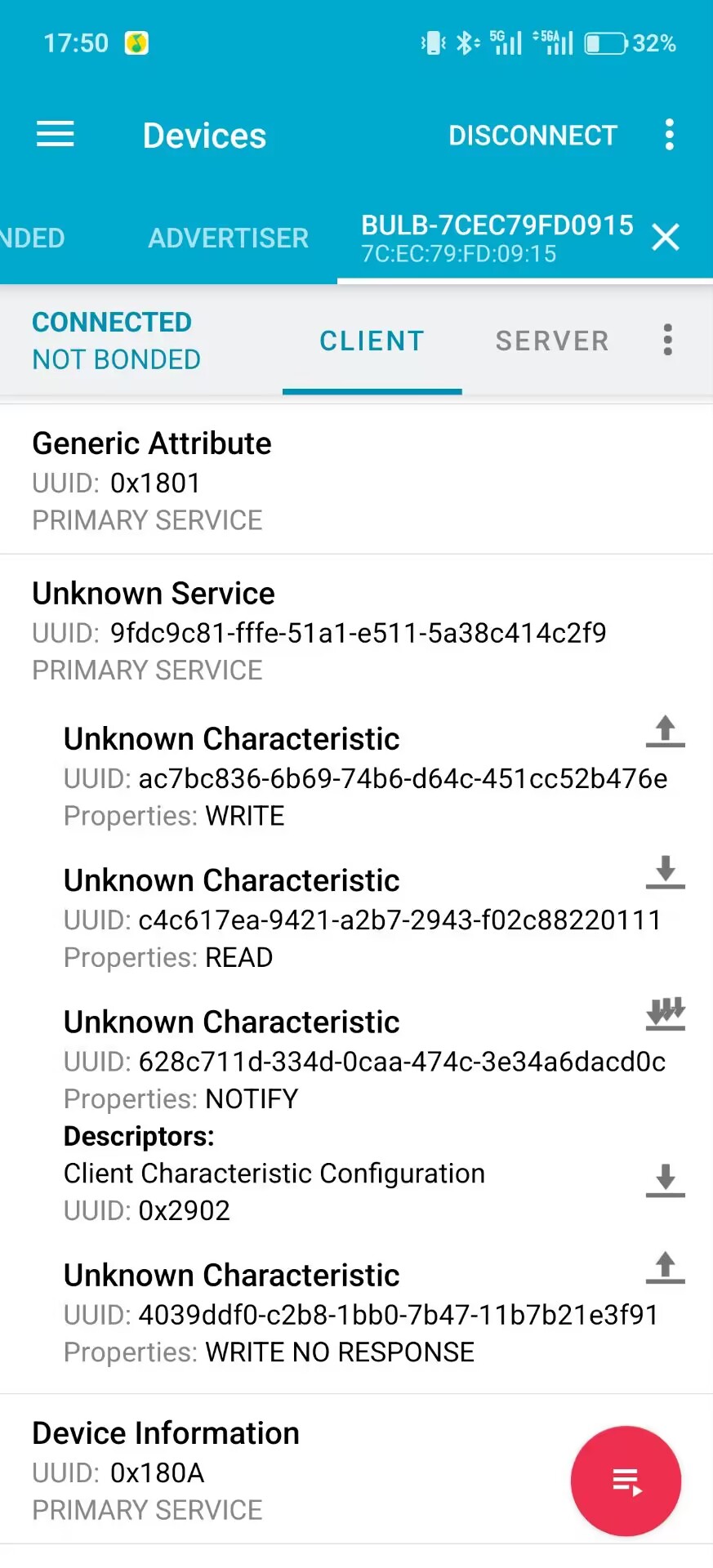

使用nRF Connect App，发送0e000000000000000000000405020180
在未使用原厂 App 的情况下，仅通过重放捕获到的 ATT Write Request，即可直接控制目标灯泡状态，说明该设备控制协议缺乏有效的重放防护机制。
五、技术点分析
1. Follow Device 机制
由于 BLE 连接建立后会进行信道跳频，因此 Nordic Sniffer 必须提前锁定目标设备并捕获 CONNECT_IND，才能持续跟踪后续 ATT 数据流。
2. 安全性修复分析
1. Replay Attack 防护
当前 ATT Write Request可以直接重放，而没有任何保护措施，可以增加以下保护措施：
1.增加随机数 Nonce
当前协议中没有增加随机数或动态字段，攻击者可以直接重放历史 ATT Request即可控制设备，如果在控制指令中加入随机数、时间戳、会话表示，并在设备端校验有效性，从而避免重放攻击
2.Challenge-Response机制
在车机ECU，通过Challenge-Response机制进行验证UDS检测来源合法性，当设备在建立连接后，可先下发随机 challenge，由客户端基于 challenge 和共享密钥生成响应值，设备仅接受合法 challenge-response 计算结果，从而避免攻击者直接重放固定控制命令。
3. 加密保护
启用 BLE Link Layer Encryption，并强制设备在配对完成后才能执行敏感控制操作。当前设备协议Characteristic 权限过宽。可以通过增加会话绑定限制
