UDS协议安全CTF挑战分析

,

挑战来源：https://vsec.blockharbor.io/
Challeng website：https://proving-grounds.blockharbor.io/

由于官方的在线似乎要$79，我是用yichen师傅的docker版本：https://github.com/yichen115/UDSCTF

Getting Started

Can you find the interface?

1
What is the name of the CAN interface available on the virtual terminal?

在页面：https://core.ed.vsec.blockharbor.io/block/test?tab=Simulations
打开uds challenge

使用ip link查到CAN interface为vcan0

UDS Challenge

VIN获取

题目：Retrieve the VIN of the simulation using UDS.

需要使用22UDS服务读取VIN码（VIN码：车辆识别码，俗称车架号，由17位字符（字母+数字）组成，每辆车独一无二）
0xF190代表VIN码请求，22为SID（服务号），F190为DID（数据标识符）
VIN比较长，所以需要一次请求，多帧响应，使用流控帧（FC）和连续帧（CF）

第一条7df#0322f190：发送一个UDS请求：读取VIN(DID=F190)

CAN ID：7DF（功能地址：广播给所有ECU）
数据部分：03 22 F1 90（ISO-TP单帧结构：[PCI][DATA…]）
03是什么？ PCL（Protocol Control Information）是相当于发送数据协议的指示
0x03 = 单帧 + 长度三字节（高4位0表示单帧，低四位3表示后面有3字节数据）
22 F1 90是什么？ 22:服务号(ReadDataByIdentifier)，F1 90：DID(VIN)

第二条：7E0#3000000000000000：这是ISO-TP Flow Control帧（FC）

7E0：ECU接收ID（Request ID）

FC结构：[PCI][BlockSize][STmin]…

PCL：

值 含义
30 继续发送
31 等待
32 中止

完整流程：

1
2
3
4
5
6
7
8
9
10
11
12
1. 我 → ECU
7E0#0322F190

2. ECU → 我
7E8#10 xx ...   (First Frame)

3. 我 → ECU（FC）
7E0#30 00 00 ...

4. ECU → 我
7E8#21 ...
7E8#22 ...


接收到：

1
2
3
4
5
6
7
vcan0  7E0   [4]  03 22 F1 90
vcan0  7E8   [8]  10 1C 62 F1 90 55 44 53
vcan0  7E0   [8]  30 00 00 00 00 00 00 00
vcan0  7E8   [8]  21 43 54 46 7B 56 49 4E
vcan0  7E8   [8]  22 59 49 43 48 45 4E 30
vcan0  7E8   [8]  23 30 31 31 32 32 33 33
vcan0  7E8   [2]  24 7D

10 1C：（第一帧、高四位=1），1C：总长度 = 1C = 28字节
去除UDS响应头62 F1 90
21 42：去除21，（序号为1）


Level1 flag 获取 (安全级别1)

描述：需要理解 UDS 安全访问机制，完成 seed-key 交换，通过安全访问 Level1 后读取 DID：C1C2

UDS安全访问机制

UDS安全访问机制就是SecurityAccess，SID = 0x27，作用是：在执行敏感诊断操作前，先让测试仪“解锁ECU”

典型的敏感操作包括：刷写固件、写入数据、清除故障码、执行例程、控制ECU行为等

  1. 核心流程：Seed-Key

这不是一个账号密码，而是一个挑战-响应机制
流程如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
Tester -> ECU: 27 01
请求安全等级 1 的 seed

ECU -> Tester: 67 01 xx xx xx xx
返回seed

Tester 本地计算：
key = f(seed)

Tester -> ECU：27 02 key
发送key

ECU -> Tester：67 02
解锁成功

27：SecurityAccess 服务
67：0x27的正响应,0x27 + 0x40 = 0x67

子功能 含义
0x01 请求 Level 1 seed
0x02 发送 Level 1 key
0x03 请求 Level 2 seed
0x04 发送 Level 2 key
0x05 请求 Level 3 seed
0x06 发送 Level 3 key
奇数为请求seed
偶数为发送key

seed为ECU返回给tester的随机数，例如67 01 A1 B2 C3 D4
seed = A1 B2 C3 D4

key是测试仪根据seed计算出来的结果，然后发回给ECU，如果匹配则解锁成功

响应情况：

1
2
3
请求： 27 01

响应：67 01 12 34 56 78

若key成功：

1
2
3
请求：27 02 xx xx xx xx

响应：62 02

若key失败：

1
2
3
4
5
响应：7F 27 35

7F：负响应
27：原始服务
35：错误key
响应码 含义
0x35 InvalidKey，key 错误
0x36 ExceedNumberOfAttempts，尝试次数过多（ECU有锁定时间）
0x37 RequiredTimeDelayNotExpired，延时未结束
0x24 RequestSequenceError，流程顺序错误
0x12 SubFunctionNotSupported，子功能不支持
0x22 ConditionsNotCorrect，条件不满足

不同安全等级对应不同权限。（由具体厂商定义）

例如：

等级 可能权限
Level 1 读取扩展数据、普通测试
Level 2 写配置、执行部分例程
Level 3 进入编程会话、刷写固件
Level 4+ 厂商/产线/高权限功能

要完成这个题目，通过安全访问 Level1

所以需要发送指令27 01，加上ISO-TP单帧长度字节：7E0#022701

1
2
vcan0  7E0   [3]  02 27 01
vcan0  7E8   [7]  06 67 01 33 E5 9E 79


与key（0xdeadbeef）异或之后得到ed482096，然后发送即可收到成功响应

1
2
vcan0  7E0   [7]  06 27 02 ED 48 20 96
vcan0  7E8   [3]  02 67 02

然后就可以去获取标识符C1C2对应内容

1
2
vcan0  7E0   [4]  03 22 C1 C2
vcan0  7E8   [8]  10 1E 62 C1 C2 55 44 53

拿到第一帧：10 1E表示首帧，1E表示总长度30字节
下一步发送流控帧 FC，让ECU继续发送后续连续帧
cansend vcan0 7E0#3000000000000000

1
2
3
4
5
6
7
8
vcan0  7E0   [4]  03 22 C1 C2
 vcan0  7E8   [8]  10 1E 62 C1 C2 55 44 53
 vcan0  7E0   [8]  30 00 00 00 00 00 00 00
 vcan0  7E8   [8]  21 43 54 46 7B 32 37 5F
 vcan0  7E8   [8]  22 73 65 63 75 72 69 74
 vcan0  7E8   [8]  23 79 58 30 72 5F 43 31
 vcan0  7E8   [4]  24 43 32 7D

注意这里的30 00 00 00 00 00 00 00

现在进行逐字节解析：
第一个30：Flow Control（FC）这不是普通数据，而是流控控制消息
30 00 00 的格式是：

字节 含义
0x30 Flow Control + Continue To Send (CTS)
0x00 Block Size（一次允许发送多少帧）
0x00 Separation Time（帧间隔）


27 Level3 flag 获取 (安全级别3)

描述: 需要切换到编程会话，并使用更复杂的密钥算法，通过安全访问 Level3 后读取 DID：C1C2

切换到编程会话：7E0#021002

02：ISO-TP单帧长度，表示后面有2个字节
10：UDS服务号，0x10 = DiagnosticSessionControl（诊断会话控制），相当于切换会话
02：子功能，0x02 = Programming Session（编程会话）

成功效应：50 02
50 = 0x10 + 0x40（正响应）
02 = 编程会话

1
2
vcan0  7E0   [3]  02 10 02
vcan0  7E8   [5]  04 50 02 00 32

请求seed：022703

用给定算法算出key

1
2
3
# 步骤3: 计算级别3 key (复杂算法)
# key = ((seed << 7) | (seed >> 25)) ^ 0xCAFEBABE + 0x12345678
# key = (key & 0xFFFF0000) | ((key & 0x0000FFFF) ^ 0xABCD) ^ 0xDEADBEEF

发送回ECU验证：06270679278C05

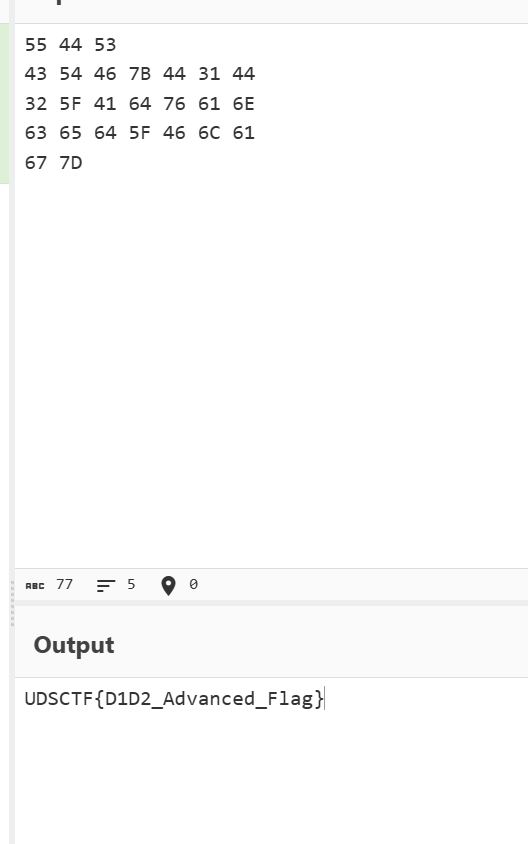

然后获取D1D2数据：
cansend vcan0 7E0#0322D1D2
cansend vcan0 7E0#3000000000000000


dump 内存获取 flag (安全级别5 + 内存dump)

描述: 最高难度的挑战，需要完成级别 5 安全访问，然后通过 0x23 服务 dump 内存寻找 flag

获取级别5seed，然后计算出密钥，通过认证

1
2
3
4
vcan0  7E0   [3]  02 27 05
vcan0  7E8   [7]  06 67 05 17 A8 18 7C
vcan0  7E0   [7]  06 27 06 96 D9 AC 32
vcan0  7E8   [3]  02 67 06

然后通过 0x23 服务 dump 内存寻找 flag

通过认证解锁后，使用ReadMemoryByAddress按地址范围读取内存，最后在dump数据搜索flag

0x23 = ReadMemoryByAddress：地址 + 长度，而非通过DID读取
0x22为通过DID读取，这是它们的区别

1
2
3
4
5
6
# 使用0x23 ReadMemoryByAddress服务
# 格式: 0x23 + 格式标识符 + 地址 + 大小
# 格式标识符0x14表示: 1字节大小 + 4字节地址

# 示例: 读取0x40000000开始的80字节
7DF#0723144000000050

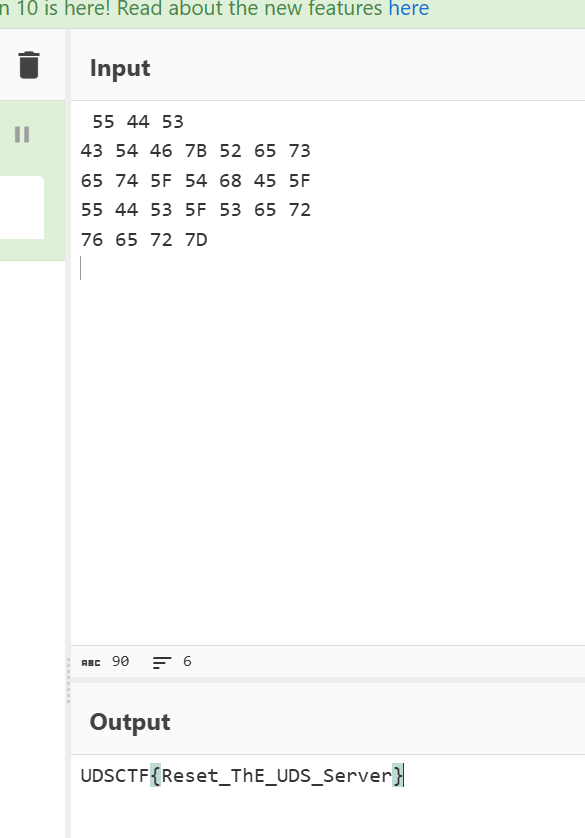

复位启动 flag 获取

1
2
3
4
5
6
7
8
9
10
cansend vcan0 7E0#021101


ctfuser@1218612ee3c0:~/challenge$ candump vcan0 | grep 7E8
  vcan0  7E8   [8]  10 1F 62 00 00 55 44 53
  vcan0  7E8   [8]  21 43 54 46 7B 52 65 73
  vcan0  7E8   [8]  22 65 74 5F 54 68 45 5F
  vcan0  7E8   [8]  23 55 44 53 5F 53 65 72
  vcan0  7E8   [5]  24 76 65 72 7D
